Des images droites :
Traitement des verticales
Pour obtenir une
«image droite»
, il faut utiliser les verticales. C'est le cas le plus fréquent, puisque presque toujours, on ne peut se fier à l'horizon.
Voilà ci-dessous un cas d'école : la façade d'un bâtiment. Par nature, sauf la Tour de Pise et quelques autres curiosités, les bâtiments sont droits : la construction est bien verticale. Profitons de cette image pour décortiquer le problème.
Première question :
cette image semble-t-elle droite ?
Je la trouve droite. Donc, ma réponse est oui.
Pourtant : il n'y a pas de ligne horizontale horizontale. Il n'y a pas de ligne verticale !
Alors, pourquoi l'image me semble droite ?
|
a03
|
Image d'Armin Leitner (retaillée pour la circonstance)
|
|
|
|
Quelques notions de verticalité et de perspective
Verticales
Définition du Petit Larousse : VERTICALE
n.f. 1. Direction de la pesanteur (matérialisé par un fil à plomb). 2. Droite verticale.

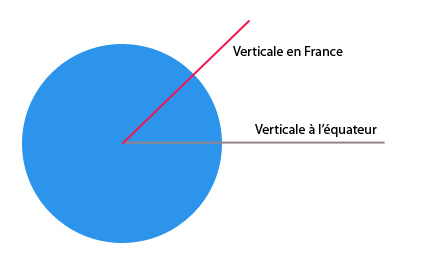

On peut représenter une droite verticale avec une roue de vélo : la surface du pneu est la Terre. Chaque rayon représente une verticale.
Il en découle :
les droites verticales, comme les rayons de la roue de vélo,
ne sont pas parallèles
!
Plus on monte en altitude, plus elles s'éloignent l'une de l'autre.
Mais, quand deux verticales sont proches, elles peuvent être considérées parallèles. C'est le cas dans l'espace visuel habituel.
|
|
Lignes verticales
Chacune des tours de la cathédrale est verticale.
Comme elles sont proches, on les considère parallèles.
Et comme toutes parallèles, on considère qu'elles se coupent à l'infini (Géométrie euclidienne, classe de 6° ou 5° à l'époque ou on apprenait encore quelque chose à l'école, non ?)
Le point de rencontre de ces lignes est appelé
point de fuite
.
|
|
Perspective
Définition du Petit Larousse : PERSPECTIVE :
Art, technique de la représentation en deux dimensions, sur une surface plane, des objets en trois dimensions tels qu'ils apparaissent vus à une certaine distance et dans des positions données.
Dans une perspective, les lignes verticales sont toutes concourantes en un point appelé ...
point de fuite.

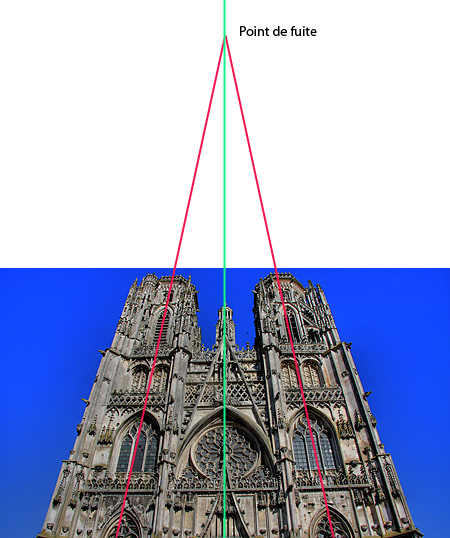

Au pied de la cathédrale, l'image restituée par l'appareil montre des tours qui ne sont plus parallèles :
les lignes rouges qui tracent les verticales de chaque tour sont concourantes à quelques mètres seulement au-dessus des tours.
Remarque :
dans une perspective comme celle ci-contre, contrairement à la réalité, les verticales se rejoignent et non s'écartent.
Cette photo a été prise à peu près dans l'axe de la façade de la cathédrale. Mais, que se passe-t-il si on ne peut se mettre pile sur l'axe ?
|
|

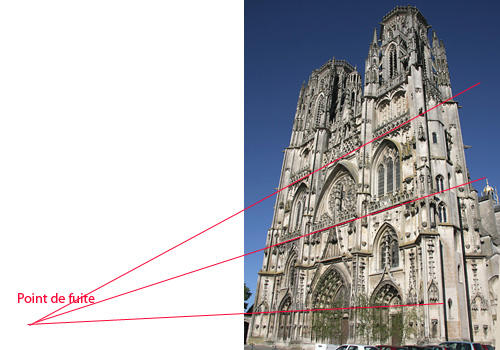

Point de fuite horizontal
Comme pour les verticales, les lignes droites remarquables horizontales sont parallèles.
Si on n'est pas bien dans l'axe de l'objet à photographier, il se produit le même phénomène en horizontal qu'en vertical : le point de fuite, au lieu d'être à des km revient au galop.
Note :
Cette image représente la façade de l'édifice sans montrer, seulement très peu, la nef. Si l'image représentait la nef, on pourrait retouver un deuxième point de fuite à droite. En fait, chaque axe détermine son point de fuite.
|
|
Conséquences en photographie
N'importe quelle photo représente sur une surface plane un objet en trois dimensions.
Donc, n'importe quelle photographie est soumise aux lois de la perspective, avec ses points de fuites.
Une image équilibrée
est en fait une image dont les points de fuites sont bien organisés.
On peut maintenant ouvrir la notion d'image droite par rapport à l'horizon :
une image est droite
si
les points de fuite droite et gauche
sont sur une ligne horizontale, donc une parallèle au bord de l'image..
On peut étendre la théorie pour la verticale :
une image est bien équilibrée
quand
le point de fuite vertical
est sur une ligne de force de l'image.
Et la verticale, dans tout cela ?

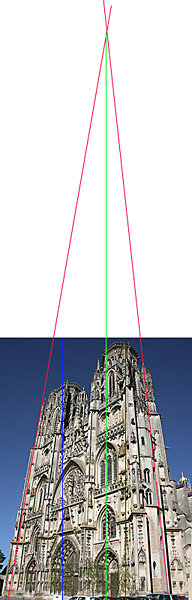

Sur l'image N° 4, la ligne verticale choisie à la prise de vue, c'est le milieu de la façade de la tour de droite : ligne verte.
Les lignes de fuites à gauche et à droite de la cathédrale, rouges, se coupent bien au même point de la ligne verticale, verte.
Si on compare les différents repères au tracé des lignes de force de l'image, en bleu, on constate que la ligne verticale est éloignée de la ligne de force de doite.
L'art de la prise de vue revient à
choisir la position de la seule verticale de l'image par rapport à la ligne de force de référence
(la droite ou la gauche, en fonction du choix du photographe).
Plus la ligne verticale sera proche d'une ligne de force, plus l'image apparaîtra équilibrée.
En revanche, si la verticale est en dehors des lignes de forces, alors l'image semblera «bancale». Et d'autant plus que cette verticale sera éloignée de la ligne de force. Le cas le plus défavorable est que la verticale soit juste sur le bord de l'image.
Si la verticale est à côté de l'image, alors, ce n'est plus une photo. C'est un truc à jeter définitivement. Du moins, c'es mon avis.
Petit exercice :
pour valider tout ce discours, trouver un monument assez haut. Faire une série d'images en déplaçant la verticale par rapport aux ligne de force. Et constater les différences d'une image à l'autre.
Conclusion
Puisque l'horizon fait trop souvent défaut, pour avoir une image équilibrée :
il faut appuyer,
à la prise de vue
, la seule ligne verticale de l'image au mieux sur une ligne de force. Sinon légèrement à l'intérieure de l'image par rapport à la ligne de force..
|
|
|
a08
|
Image n° 4 (idem N°3, mais repères différents)
|
|
|
|
De la difficulté de l'axe de prise de vue

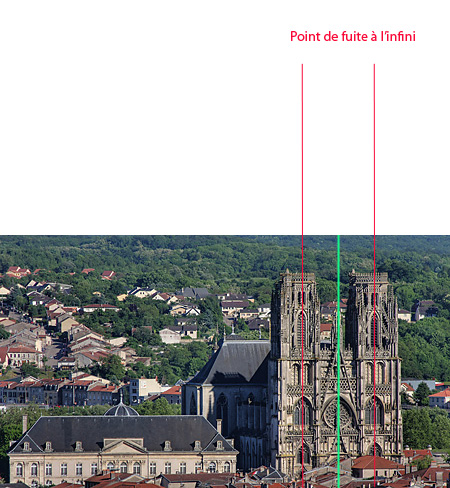

Pour l'image N° 1, la cathédrale de loin, l'axe de prise de vue est quasiment horizontal : cela simplifie les problèmes de point de fuite vertical, puisqu'il est repoussé à l'infini
Pour lles images n° 2 et 3, l'axe de prise de vue est montant.
Remarque d'importance :
moins l'axe de prise de vue est horizontal, plus les problèmes de points de fuites apparaissent.
Donc : précautions indispensables :
il faut à tout prix garder l'axe de visée de la prise de vue le plus horizontal possible. Par exemple :
- -pour des images de monuments : trouver le point le plus haut possible (Image N° 1, je suis sur une colline.)
- pour des photos de gamins : ne pas hésiter à mettre le genou à terre ! (Appareil à hauteur de la ceinture ... des enfants !)
En revanche :
pour ne pas avoir peur : dans les photos courantes, le système n'est pas aussi aigü que pour les images très hautes. Mais, prendre l'habitude de bien se caler demande 10 clichés et après, cela devient automatique. Au pire, la rectification par une simple rotation sur Tosho suffit pour rattraper les dégâts éventuels.
Mais, les images au-dessus de la moyenne exigent un petit sacrifice... pour bien des satisfactions.

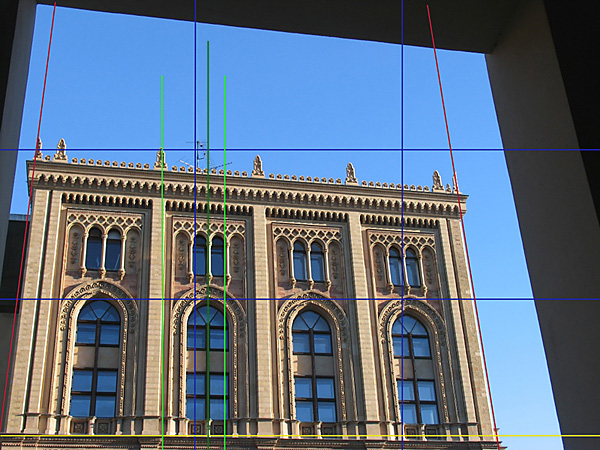

Décryptage de l'image d'Armin
|
Lignes bleues :
- lignes de forces verticales
- lignes de force horizontales
Lignes vert clair :
- repères sur les lignes verticales au plus près de la ligne de force de gauche.
Ligne vert foncé :
- repère de la verticale à la prise de vue.
Lignes rouges :
- repères pour apréhender le point de fuite vertical, vraisemblablement sur la ligne de fuite.
Ligne jaune :
- repère de l'horizontale.
NOTE :
si la construction n'est pas imaginée à la prise de vue, la rectification sur logiciel n'est pas possible sans travaux interminables.
|
|
Et une images qui penche par choix de son auteur, qu'est-ce que c'est ?
C'est d'abord
un choix
et pas une mésaventure !
C'est une image dans laquelle l'auteur a appliqué cette règle de base de la photographie, non pas au sujet de l'image, mais à l'idée qu'il veut faire passer de son sujet dans son image.
Donc, à image qui penche, sujet maîtrisé de l'auteur, sion
RIEN !
Et la fantaisie artistique ?
Aucun problème !
Sinon de celui de proposer une lecture innovante à son lecteur.
Mais, je reviens à l'idée de départ : d'abord bien maitriser les sentiers battus. Ensuite, et seulement ensuite, on peu les quitter.
La photo d'art, sauf à être un pro, n'occupe pas 100% du temps du photographe amateur. Et quand on n'est pas dans la photo d'art, c'est si bon de faire des choses classiques qui plaisent à tous.
Et il reste biens d'autres idées
«académiques»
de construction des images. Le temps de les explorer toutes, on a encore à faire quelques images
«classiques»
.
Des défauts du matériel
Dans cette page, on ne parle que des problèmes de géométrie dans l'espace. Un paramètre est complètement passé sous silence :
la qualité géométrique des optiques.
Tous les défauts de la mise au point sont accentués par les disfonctionnements inhérents aux optiques. Plus l'objectif est
haut de gamme
, moins les déformations sont sensibles.
En revanche, avec des appareils de moyenne gamme, on peut très vite entrer dans la zone catastrophique.. C'est pourquoi, quand on achète un appareil photo, il vaut mieux s'intéresser à la qualité du ou des objectifs plutôt qu'au nombre de pixels.Car ceux-ci, en quelque nombre qu'ils soient ne redonneront que ce qu'ils auront vu à travers l'objectif.
Exemple : la photo d'Armin qui est le support de cette page est faite avec un appareil
bridge
, donc moyenne gamme, mais dont la qualité de l'objectif est nettement au-dessus de la moyenne.
Sur un réflex, un objectif capable de restituer des images de cette qualité est vendu au moins 1000 €. Mais, le résultat est là !
Correction des défauts géométriques des images
Les logiciels de traitement d'image corrigent les ennuis dûs à des problème de prise de vue. Mais, les corrections ne rendent pas toujours les effets souhaités sans mal. Alors, mettons l'appareil à se place au moment de la prise de vue. Il sera toujours temps ensuite de parfaire la correction. Mais seulement la parfaire.
Variations sur la verticale
Voici une série d'images du campanile de la cathédrale de Toul. Cette série est prise depuis le cloitre.
Principe :
- le point de prise de vue est inchangé ;
- la visée se fait en modifiant la position de la ligne verticale de l'image ;
- l'image est le cliché plein format, brut de prise de vue.
Question :
quelle image me semble la plus équilibrée parmi les 5 ci-dessous ?
Pour répondre : cliquer la première image ci-dessous et faites défiler les images.
Pour visualiser les modes de cadrage :
- Lignes bleues : lignes fortes verticales de l'image
- Ligne rouge : position de la verticale choisie à la prise de vue
- Ligne verte : position de la verticale du campanile, axe principal de l'image.
Cliquer le numéro de votre image préférée :
|
|
Un pied de nez à la théorie.
|
Il faut bien se détendre de temps en temps !
Comment trouvez-vous celle-ci ?
|
|
|
|
